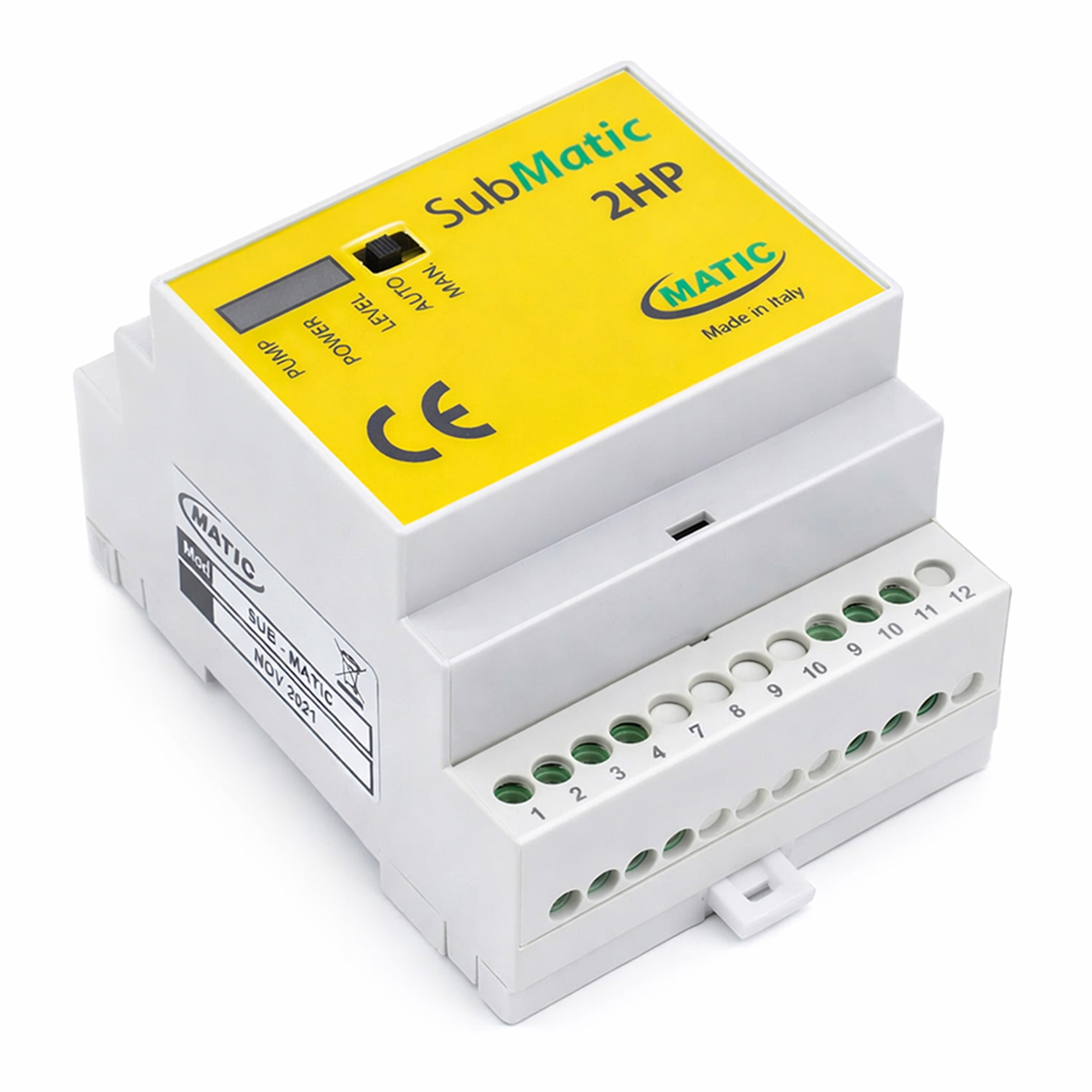

SUB/MATIC "S", 2HP

  • Katalogové číslo: S2HP
  • Výrobce: MATIC
  • Hmotnost produktu: 0.3 kg

Univerzální elektronické hlídače hladiny Regulátory hladiny SUB / MATIC se liší od jiných podobných elektronických zařízení novými funkcemi s revolučním principem.

Získáte +110 bonusových bodů ?

Zobrazit Skrýt parametry produktu

Parametry produktu

  • ?Stupeň krytí:
    • IP 20
  • ?Záruka:
    • 2 roky
  • ?Jmenovité napětí (V):
    • 1x230V
Zobrazit Skrýt popis a vlastnosti

Vlastnosti

  • Zcela nové řešení pro ochranu a přímé řízení čerpadel do příkonu 1,5kW. Možnost řízení i výkonnějších nebo třífázových čerpadel pomocí dodatečně doplněného stykače.
  • Neobvyklou vlastností hlídačů hladiny SUB/MATIC je zejména možnost hlídání jednoho čerpadla (např ve vrtu) a zároveň ovládání od druhé hladiny (např. při dopouštění retenční nádrže).
  • Další možností je zapojení výstupu pro řízení např. tlakového spínače, dále je zařízení vybaveno beznapěťovým kontaktem pro externí signalizaci (siréna, světlo apod.)
  • Unikátní vlastní je také multinapěťový vstup (24V, 230V nebo 400V).
  • Výhodou hlídače je také možnost řízení prostřednictvím jakýchkoliv nízkonapěťových (vodivostních) sond. Lze použít klasické vodivostní sondy (např. výrobce MAVE Nymburk) stejně jako libovolné typy plovákových snímačů. Tím není omezeno prostředí použití (lze aplikovat jak pro čistou vodu, tak pro kalové hospodářství, agresivní média atd.)
  • To vše v jediném zařízení, které je v provedení IP 20 (pro montáž do rozvaděče na DIN lištu - verze "S")

Signalizace

  • Zařízení SUB/MATIC může pracovat v plně automatickém provozu (řízení plováky či sondami), nebo kdykoliv v manuálním provozu (přepínač M - A).
  • Vlastní hlídač signalizuje následující provozní stavy:
    • zelená LED: Napájení
    • žlutá LED: Čerpadlo běží
    • červená LED: Nedostatek vody, aktivovaná ochrana, čerpadlo vypnuté

Příklady instalace

Video

Zobrazit Skrýt dokumenty ke stažení

Dokumenty ke stažení

Komentáře 12

Zeptejte se na cokoli spojeného s produktem

Zeptat se

  • SUB/MATIC "S", 2HP
    Dobrý den,

    lze při zapojení na tři hladinové jednoduché sondy získat výstup pro alarm, když voda klesne pod horní sondu.?
    Cerpadlo se vypne a zapne alarm až když hladina klesne pod prostřední sondu.

    Předem děkuji

    David Krameš
    608520606
    David Krameš 22.8.2020 21:05:48 Zobrazit vlákno
    • Re: SUB/MATIC "S", 2HP

      Dobrý den,

      přiznám se, že Vás dotaz asi úplně nechápu. Pokud použijete zapojení se třemi sondami jako ochranu proti chodu nasucho, dojde k vypnuátí čerpadla a sepnutí kontaktu alarmu až po vynoření horní a střední sondy, nikoliv poté, kdy se vynoří horní sonda. Po následném potopení horní sondy se alarm deaktivuje a čerpadlo se restartuje. Případně svůj dotaz upřesněte.

      Petr Novotný (Remont) 23.8.2020 10:37:09 Zobrazit vlákno
  • SUB/MATIC "S", 2HP
    Dobrý den,
    poprosím o bližší informaci o zapojení čerpadla pomocí snímače hladiny Sub/Matic "S" při zapojení se dvěma sondami ve vrtu a plovákem v retenční nádrži. Podle schématu, který je běžně k dispozici, tak chápu, že na svorky 1,2,3 zapojím 230V, na svorky 21, 22, 23, 24 připojím kontakty ze sond z vrtu, na svorky 19 a 20 napojím kontakty z plováku. Ale není mi moc jasné zapojení čerpadla přes svorky 9, 10, 11 (kam co zapojím, když mám třížílový napájecí kabel od čerpadla- L, N, PE)?
    Děkuji za radu, hezký zbytek dne, s pozdravem Michal Kačírek
    --- 16.4.2020 12:34:03 Zobrazit vlákno
    • Re: SUB/MATIC "S", 2HP

      Dobrý den,

      Kontakty 9/10 a 10/11 jsou přepínací, takže přes zapojíte pouze N vodič čerpadla. Typicky ve vašem případě povede "N" od čerpadla na svorku 10 a odtud svorkou 11 půjde do sítě.

      V případě nejasností pište.

      Mimochodem, zapojení by měla provádět osoba s elektrotechnickou kvalifikací :-)

      Petr Novotný (Remont) 16.4.2020 14:55:14 Zobrazit vlákno
  • SUB/MATIC S, 2HP - IP20
    Dobrý den. Rád bych použil k přečerpávání vody ze studny do retenční nádrže. Studna je kopaná, 7.5 metru hluboká se sloupcem vody max. 2 metry a vydatností 80 litrů za 24 hodin. Jaké ponorné čerpadlo byste mi, prosím, doporučili s odhledem na parametry studny a cenu čerpadla? Je pravdou, že v tomto případě není vhodné použití běžných čerpadel, vybavených vlastním plovákem? Děkuji.
    Michal Podaril 9.5.2018 20:47:49 Zobrazit vlákno
    • SUB/MATIC S, 2HP - IP20
      Dobrý den, záleží jestli máte opravdu studnu, nebo vrt ……… Pokud máte studnu, potřebujete čerpadlo,třeba P 5400/40 a hlavně hlídání jak ve studni, tak i v nádrži. Potřeboval bych nějaký situační nákres, abychom mohli upřesnit délky kabelů pro sondy. Poptávku mi zašlete na jiricek@remont-cerpadla.cz Přeji hezký den. Mirek Jiříček
      REMONT ČERPADLA s.r.o. (Remont) 10.5.2018 09:56:35 Zobrazit vlákno
  • SUB/MATIC S, 2HP - IP20
    Dobrý den, je možné, při použití 3 ks modulů SUB/MATICS/S pro hlídání třech čerpadel ve třech vrtech, které budou čerpat vodu do jedné velké nádrže, u které by byla hlídána hladina plovákem? Můj dotaz zní, zda je možné u těch třech modulů, propojit svorky 19 a 20 paralelně, aby byla hladina hlídána jen jedním plovákem? Jenom poznámka, nádrž s plovákem, bude vzdálena cca 600m. Děkuji za odpověď.
    Petr Vodáček 25.4.2018 15:40:06 Zobrazit vlákno
    • SUB/MATIC S, 2HP - IP20
      Dobrý den, ano, pokud se správně logicky propojí kontakty 19 a 20, bude možno sepnutí všech tří čerpadel ovládat jediným plovákem v jímce. P.Novotný
      REMONT ČERPADLA s.r.o. (Remont) 25.4.2018 17:09:51 Zobrazit vlákno
  • SUB/MATIC S, 2HP - IP20
    Dobrý den. Rád bych použil tento panel k ovládání dopouštění vody ze studny do retenční nádrže. Fungoval by panel se 3 sondami SHR-2 ve studni a plovákem SUPERTEC A07 v nádrži? Děkuji.
    Anonym 24.4.2018 18:18:52 Zobrazit vlákno
    • SUB/MATIC S, 2HP - IP20
      Dobrý den, ano, taková kombinace bude bez problémů fungovat :-) P.Novotný
      REMONT ČERPADLA s.r.o. (Remont) 25.4.2018 06:13:32 Zobrazit vlákno
  • SUB/MATIC S, 2HP - IP20
    Dobrý den, potřebuji vyčerpávat vrt do akumulační nádrže. V návodech jsou ve vrtu sondy a v nádrži plovákový spínač. Mohu dát do nádrže také sondu?
    Martin Veverka 18.5.2017 22:42:31 Zobrazit vlákno
    • SUB/MATIC S, 2HP - IP20
      Dobrý den, pokud použijete tento snímač, tak ve vrtu budou sondy a v nádrži plovák. Pokud by jste chtěl použít sondy jak ve vrtu, tak i v nádrži, musel by jste použít dvě (jiné) krabičky, což se prodraží. Přeji hezký den. Mirek Jiříček
      REMONT ČERPADLA s.r.o. (Remont) 19.5.2017 10:55:47 Zobrazit vlákno
      • Re: SUB/MATIC S, 2HP - IP20
        Dobrý den,
        SUB/MATIC už mám a přečerpávám vodu ze studny do retenční nádrže.
        Ve studni mám sondy, v nádrži plovák. Ale plovák mi dělá problémy s ultrazvukovým ukazatelem hladiny. Při velikosti nádrže a nastavení plováku nelze efektivně nastavit aby se plovák nedostával do cesty ultrazvukovému senzoru. Takže jediné řešení které mě napadá je nahradit plovák za sondy.
        Ale pokud správně chápu Vaši odpověď, se SUB/MATICem to nejde a musel bych pořídit dva jiné hlídače a SUB/MATIC odpojit. Chápu to správně?
        Prosím, o jaký jiný regulační systém se jedná?
        16.8.2020 17:11:18 Zobrazit vlákno
        • Re: Re: SUB/MATIC S, 2HP - IP20

          Dobrý den,

          chápete to správně. Pokud chcete ve studni i v nádrži sondy, je třeba použít jiný způsob řízení.

          Řešením je např. ControlPump Plus

          Konkrétní řešení pro Vás najdete v manuálu na straně 17



          Petr Novotný (Remont) 17.8.2020 08:13:25 Zobrazit vlákno
  • SUB/MATIC S, 2HP - IP20
    Dobrý den.Chtěl bych se zeptat,potřeboval bych hlídat ve studni min a max hladinu.A dále bych potřeboval mít v akumolační nádrži na dopuštěnou vodu také sondu na hlídání spínání a horní výšku hladiny.CCA 15cm diferenci a pak aby čerpadlo vypnulo.Je k tomuto účelu systém vhodný??Popřípadě co dokoupit??Děkuji za odpověď
    Anonym 17.10.2014 13:24:44 Zobrazit vlákno
    • SUB/MATIC S, 2HP - IP20
      Dobrý den, hlídání hladin a dopouštění do nádrže není problém, jen bych potřeboval znát alespoň napětí a ampéry čerpadla, které budete používat. Jak daleko od sebe bude zdroj a nádrž?
      REMONT ČERPADLA s.r.o. (Remont) 17.10.2014 14:17:26 Zobrazit vlákno
