SUB/MATIC "SQ", IP 55, 2HP

Katalogové číslo: DACQ10
Výrobce: MATIC
Hmotnost produktu: 0.3 kg

Univerzální elektronické hlídače hladiny Regulátory hladiny SUB / MATIC se liší od jiných podobných elektronických zařízení novými funkcemi s revolučním principem.

Cena s DPH 1 709 Kč
Cena bez DPH 1 412 Kč
Skladem 36 ks

Termíny doručení

Získáte +171 bonusových bodů ?

Parametry a popis
Dokumenty ke stažení 1
Související produkty 5
Dotazy 5 a hodnocení 1

Zobrazit Skrýt parametry produktu

Parametry produktu

?Jmenovité napětí (V):
- 1x230V
?Záruka:
- 2 roky
?Stupeň krytí:
- IP 54

Zobrazit Skrýt popis a vlastnosti

Vlastnosti

Zcela nové řešení pro ochranu a přímé řízení čerpadel do příkonu 1,5kW. Možnost řízení i výkonnějších nebo třífázových čerpadel pomocí dodatečně doplněného stykače.
Neobvyklou vlastností hlídačů hladiny SUB/MATIC je zejména možnost hlídání jednoho čerpadla (např ve vrtu) a zároveň ovládání od druhé hladiny (např. při dopouštění retenční nádrže).
Další možností je zapojení výstupu pro řízení např. tlakového spínače, dále je zařízení vybaveno beznapěťovým kontaktem pro externí signalizaci (siréna, světlo apod.)
Unikátní vlastní je také multinapěťový vstup (24V, 230V nebo 400V).
Výhodou hlídače je také možnost řízení prostřednictvím jakýchkoliv nízkonapěťových (vodivostních) sond. Lze použít klasické vodivostní sondy (např. výrobce MAVE Nymburk) stejně jako libovolné typy plovákových snímačů. Tím není omezeno prostředí použití (lze aplikovat jak pro čistou vodu, tak pro kalové hospodářství, agresivní média atd.)

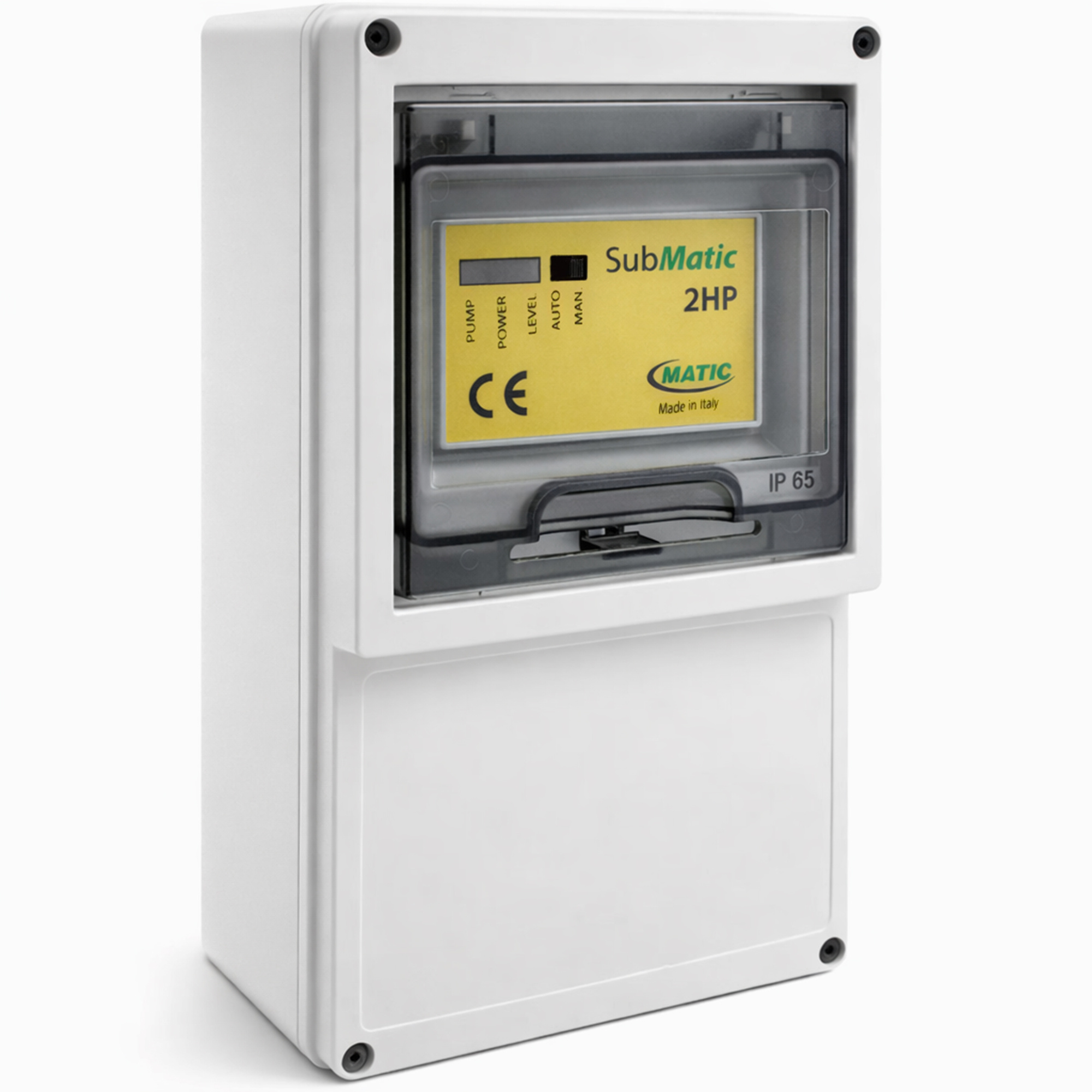

To vše v jediném zařízení, které je k dispozici v provedení IP 54 v izolační skříni s průhledným krytem a kabelovými průchodkami (verze "SQ")

Signalizace

Zařízení SUB/MATIC může pracovat v plně automatickém provozu (řízení plováky či sondami), nebo kdykoliv v manuálním provozu (přepínač M - A).
Vlastní hlídač signalizuje následující provozní stavy:
- zelená LED: Napájení
- žlutá LED: Čerpadlo běží
- červená LED: Nedostatek vody, aktivovaná ochrana, čerpadlo vypnuté

Příklady instalace

Video

Příklad zapojení čerpadla s externím controlboxem s kondenzátorem pro hlídání hladiny ve vrtu a dopouštění retenční nádrže

Ve vrtu libovolné čerpadlo na 230V s externím kondenzátorem
Čerpadlo hlídáno proti chodu nasucho pomocí dvojice dvoupólových sond
Dopopouštění řízeno přes plovák SUPERTEC.
Po dosažení spodní hladiny se spustí dopouštění, vypne po dosažení horní hladiny. Pokud během dopouštění dojde vrtu dojde voda (spodní sonda se vynoří), dopouštění se přeruší, dokud hladina ve vrtu nenastoupá k horní sondě)

Zobrazit Skrýt dokumenty ke stažení

Dokumenty ke stažení

Schéma zapojení

Komentáře 5

Zeptejte se na cokoli spojeného s produktem

Zeptat se

SUB/MATIC "SQ", IP 55, 2HP

Dobrý den,

rád bych se Vás zeptal na Váš názor na následující: Mám retenční nádrž, v ní jednofázové čerpadlo (SIGMA NAUTILA 1 1/4"EVAU-16-8-GY-176 230V), tlakový spínač DPC 10, hlídač hladiny Sub matic a vodivostní sondy MAVE. Vše až do nynějška fungovalo naprosto bez problémů. Nyní při poklesu na spínací tlak (3,5 bar) sepne čepadlo, ale hned je odpojeno ochranou proti chodu na sucho - svítí červená konttrolka. Pokud sub matic vypnu na chvíli ze zásuvky poté ho znovu zapnu a je li tam vyšší tlak jak spínací, tak to žádnou chybu neukazuje. vše se opakuje při poklesu tlaku (čerpání vody).

Na manuální dopouštění vše funguje, sondy jsem překontroloval a očistil. Voda v nádrži je. Svorky na Sub maticu jsem dotáhl dle manuálu.

Děkuji Vám za Váš názor, kde mohla nastat chyba.

S pozdravem V. Říha

Děkuji Vám za o

Vladislav Říha 6.6.2024 17:36:58 Zobrazit vlákno
Re: SUB/MATIC "SQ", IP 55, 2HP

Dobrý den,

ochrana proti chodu nasucho se aktivuje na hlídači SUB/MATIC nebo na DPC-10? Z Vašeho popisu to není úplně jasné. Předpokládám, že na SUB/MATICU. Zdá se, že hlídač je vadný, jistotu dá výměna případně zaslání k nám na servis.

Petr Novotný (Remont) 7.6.2024 06:49:13 Zobrazit vlákno
Dotaz na hlídání proti zaplavení

Mám technickou šqchtu pro bazén. V poslední době, prootže bazén už je starší dchází k poruchám, kdy zejména začne do této šachty vnikat bazénová slaná voda, tím že sleže nějaké těsnění. Potřeboval bych tedy hlídat hladinu a přpadně propjit s čerpadlem, které by osdálo vodu. Představuji si odsání na hladině 7cm a vysátím do 3cm, hlášení o případné poruše (signalizace vně šachty) na 10cm, případně následně vypnutí technologie.

Jiří Rejmon 26.8.2022 17:22:25 Zobrazit vlákno
Re: Dotaz na hlídání proti zaplavení

Dobrý den, lituji,ale s takovým problémem Vám nepomůžeme. Jediné řešení je, kdyby obě hladiny byli alespoň o 10cm vyšší....

Mirek Jiříček (Remont) 27.8.2022 13:39:39 Zobrazit vlákno
SUB/MATIC "SQ", IP 55, 2HP

dobrý den,
rád bych se zeptal jestli tento elektronický hlídač hladin je vhodný i pro 3 Fázová čerpadla do vrtu s tlakovou nádobou a spínačem.

je k tomu potřeba ještě nějaké další příslušenství kromě sond?

děkuji předem

B.Zlatuška

bohumír 19.6.2020 15:45:04 Zobrazit vlákno
Re: SUB/MATIC "SQ", IP 55, 2HP

Dobrý den,

ano, hlídač lze použít i s třífázovým čerpadlem, ale budete ještě potřebovat stykač, protože výstup je pouze přepínací kontakt 230V

Možná by bylo vhodnější použít hlídač MAVE 2-HH3, který má už stykač zabudovaný

Petr Novotný (Remont) 19.6.2020 15:51:23 Zobrazit vlákno
SUB/MATIC SQ, IP 55, 2HP

Dobrý den. Mám dvě nádrže na dešťovou vodu, které ze stavebních důvodů jsou propojeny pouze vrchem. První nádrž ve směru nátoku bude jako hlavní osazená automatickou vodárnou, např. DAB Diverton a přepadem do kanalizace. Co potřebuji řešit je automatické doplňování hlavní nádrže z druhé (zásobní) nádrže pomocí ponorného čerpadla a signalizace nedostatku vody jak v hlavní, tak zásobní nádrži. Funkce by měla být následující: Pokud v hlavní nádrži poklesne hladina vody pod úroveň střední sondy a současně bude v zásobní nádrži ještě ponořená horní sonda dojde k sepnutí čerpadla do doby, než ho vypne horní sonda v hlavní nádrži, nebo spodní sonda (nedostatek vody) v zásobní nádrži. Výšku nastavení sond bude možné upravit po "zkušebním provozu". Spodní sondy v obou nádržích by měly opticky či akusticky signalizovat nedostatek vody.Tuto signalizaci potřebuji paralelně zobrazit i uvnitř domu. Předpokládám venkovní instalaci jednotky Submatic ve vzdálenosti do 5 m od nádrží a celoroční provoz. Je takové řešení možné a jaké komponenty včetně kabelového propojení bych měl použít?Jaké bude schema zapojení? S pozdravem Josef Čapek

Josef Čapek 10.3.2019 22:04:19 Zobrazit vlákno
SUB/MATIC SQ, IP 55, 2HP

Dobrý den pane Čapek, jelikož se jedná o složitější požadavek, budeme jej muset řešit konkrétně s Vámi přímo na Vaší adresu, kam odešleme možnosti řešení hlídání hladin a čerpání. Přeji hezký den. Mirek Jiříček

REMONT ČERPADLA s.r.o. (Remont) 11.3.2019 10:51:02 Zobrazit vlákno
SUB/MATIC SQ, IP 55, 2HP

Dobrý den,jaká je prosím dodací lhůta pro spínačSUB/MATIC SQ, IP 55, 2HP?

Karel Vacek 4.4.2016 23:53:23 Zobrazit vlákno
SUB/MATIC SQ, IP 55, 2HP

Dobrý den pane Vacek, bohužel jsme doprodali skříně těchto hlídačů a máme pouze samostatné jističe, které jdou přidělat na DIN lištu - verze "S" http://obchod.remont-cerpadla.cz/hlidace-hladiny/sub/matic-s-2hp-ip20 Plastové skříně jsou objednány a předpokládáme 2-3týdny dodání. S pozdravem Mirek Jiříček

REMONT ČERPADLA s.r.o. (Remont) 5.4.2016 08:51:46 Zobrazit vlákno

Zobrazit všechny dotazy 5 Zeptat se

Recenze 1

100%

Líbil se vám produkt?
Nebo vám naopak něčím vadí?

Ohodnotit

SUB/MATIC "SQ", IP 55, 2HP

100%

Roštík, Libor

13.5.2023 13:40:49

Perfektní přístup prodejce. Nadstandtní komunikace a technická pomoc prodejce. V dnešní divné době nevídané. Palec nahoru

Zobrazit všechna hodnocení 1 Ohodnotit
