Varianty produktu

Katalogové číslo Produkt Dostupnost Cena Vaše sleva
Katalogové číslo: KOMV4P1809S V4P-1809, 0.75kW, 230V, CB, 2m kabelu V4P-1809, 0.75kW, 230V, CB, 2m kabelu Skladem právě teď více než 30 ks
7 849 Kč s DPH (21%) 6 487 Kč bez DPH 8 262 Kč s DPH (- 5 % )
Vaše sleva: - 5 %
- 5 %
Katalogové číslo: KOMV4P1809T V4P-1809, 0.75kW, 400V, 2m kabelu V4P-1809, 0.75kW, 400V, 2m kabelu Skladem právě teď 28 ks
6 702 Kč s DPH (21%) 5 539 Kč bez DPH 7 054 Kč s DPH (- 5 % )
Vaše sleva: - 5 %
- 5 %
Katalogové číslo: V4P1809 V4P-1809, solo hydraulika V4P-1809, solo hydraulika Skladem právě teď více než 30 ks
2 483 Kč s DPH (21%) 2 052 Kč bez DPH 2 614 Kč s DPH (- 5 % )
Vaše sleva: - 5 %
- 5 %
Zobrazit Skrýt parametry produktu

Parametry produktu

  • ?Stupeň krytí:
    • IP 68
  • ?Atest na pitnou vodu:
    • ANO
  • ?Záruka:
    • 3 roky
  • ?Výtlak max. (m):
    • 59
  • ?Průtok max. (l/min):
    • 100
  • ?Jmenovité napětí (V):
    • 1x230V
    • 3x400V
  • ?Jmenovitý výkon motoru (kW):
    • 0.75
  • ?Plovák:
    • NE
  • ?Vnější průměr max. (mm):
    • 98
  • ?Automatická tepelná ochrana:
    • ANO (230V)
  • ?Ochrana proti běhu nasucho:
    • Ne (není součástí)
  • ?Hloubka ponoru max (m):
    • 200
  • ?Vlastní vypínač:
    • JEN VERZE 230V
  • ?Regulace otáček:
    • NE
  • ?Zpětná klapka:
    • ANO (zabudovaná)
  • ?Počet stupňů (článků):
    • 9
  • ?Ucpávka:
    • Zapouzdřený motor
  • ?Teplota média max. (C°):
    • 35
  • ?Přípojka výtlaku:
    • Rp 1 1/4
  • ?Délka kabelu (m):
    • 10 až 50 (dle výběru)
  • ?Kondenzátor:
    • Externí
Zobrazit Skrýt popis a vlastnosti

Vlastnosti

  • Ponorná čerpadla EVAK řady V4P jsou vyrobena korozivzdorné a abrazivzdorné oceli v kombinaci s velmi kvalitním a odolným plastem pomocí nejmodernější technologie.
  • Plášť čerpadla, spodní a horní tělěso, spojka motoru a hřídel z nerezové oceli.
  • Oběžná kola a difuzory z technopolymeru.
  • Jsou vyráběna dle nejmodernějších standardů pro dosažení vysoké účinnosti, maximální úspory energie a velmi dlouhé životnosti.
  • Jsou určena pro čerpání čisté vody o teplotě až 60°C a s obsahem jemných plovoucích písků do objemového podílu 50g/m3.

Vlastnosti, konstrukce

HYDRAULICKÁ ČÁST
  • Zabudovaná plovoucí klapka z nerezové oceli
  • Hřídel a kluzná pouzdra z nerezové oceli
  • Zcela hladké bezpečností úchytky
  • V souladu se standardem NEMA 4
  • Vysoce kvalitní hřídelová pouzdra s minimálním třením
  • Oběžná kola ze speciálního technopolymeru vysoce odolná proti opotřebení
  • Difuzory s technopolymeru pro optimalizaci výkonu
  • Integrovaný filtr z nerezové oceli chránící čerpadlo před nasátí písku a dalších nečistot
MOTORY A KABELY
  • Čerpadla jsou dodávána jako kompletní soustrojí s ponornými motory řady 4OM (PM Technology).
  • Čerpadlo si můžete objednat se standardními délkami kabelů 10, 20, 30 nebo 50m. Kabely jsou k motoru připojeny pomocí odnímatelných konektorů, díky tomu je výměna kabelu velmi rychlá a jednoduchá a kabely neobsahují žádné dodatečné spojky či prodlužování.
  • Vždy je možno dodat na požadavek i soustrojí s jakýmikoliv nestandardními délkami kabelů (na vyžádání).

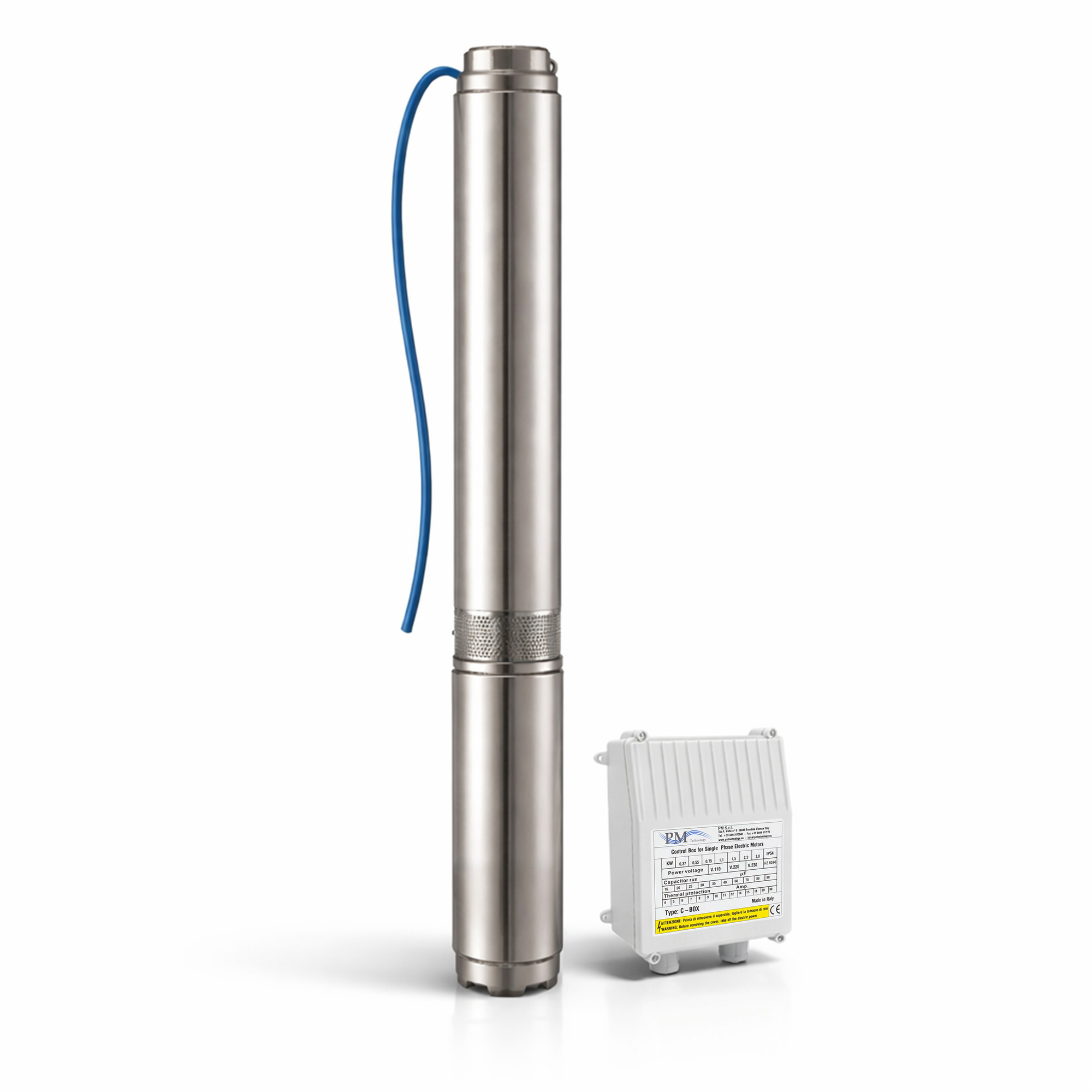

  • Jednofázová soustrojí dodávána včetně controlboxu (C-BOX), který obsahuje rozběhový kondenzátor, hlavní vypínač a tepelnou pojistku.
  • Třífázová soustrojí jsou dodávána na objednávku s kabelem s volným koncem, jištění je třeba realizovat externě.
POUŽITÍ
  • Zásobování pitnou nebo užitkovou vodou z hlubokých vrtů a studní
  • Zemědělské i privátní závlahy
  • Domácí, městské i průmyslové vodárny
  • Fontány a další obecná doprava vody
  • Obecné zásobování vodou z vrtů a úzkých studní.
  • Pro instalaci do klasických kopaných studní nebo nádrží na dešťovou vodu je třeba čerpadlo vybavit chladícím pláštěm (na dotaz)

Tabulka výkonů

TYP U (V) P (kW) In (A) 230/400 Q (m3/hod) 0 3.0 3.6 4.2 4.8 5.4 6.0
V4P-1809 230/400 0.75 5.9/2.5 H (m) = 59 47 43 37 28 20 10

Křivka výkonů

Rozměry

TYP A B C
V4P-1809 (230V) 700 Rp 1 1/4 98
V4P-1809 (400V) 700 Rp 1 1/4 98

Řez čerpadlem a materiály

Pozice Díl Materiál
1 Výtlačné hrdlo Nerez SUS 304
4 Těleso zpětné klapky Nerez SUS 304
8 Horní těleso ložiska Plast tvrzený skelným vláknem
13 Mezistěna Nerez SUS 304
18 Oběžné kolo Noryl
34 Sací síto Nerez SUS 304
36 Sodní těleso Nerez SUS 304
40 Hřídel + spojka Nerez SUS 304
42 Horní ložiskové pouzdro Nerez SUS 304
48 Plášť Nerez SUS 304
86 O-kroužek NBR
89 Šroub Nerez SUS 304
91 Podložka Nerez SUS 304
Zobrazit Skrýt dokumenty ke stažení

Dokumenty ke stažení

Komentáře 1

Zeptejte se na cokoli spojeného s produktem

Zeptat se

  • EVAK V4P-1809
    Dobrý den! Mohu se zeptat, kolik má toto čerpadlo průtok pokud je cca 25 metrů pod terénem a 15 metrů pod hladinou vody? Děkuji
    Anonym 30.3.2016 14:50:12 Zobrazit vlákno
    • EVAK V4P-1809
      Dobrý den, u ponorného čerpadla je většinou (podle motoru) jedno, jak je hluboko ponořeno, hlavní je, v kolika metrech je hladina vody.... Pokud bych měl odpovědět na Vaši otázku, tak průtok nad zemí u tohoto čerpadla bude 5m3/hod Pokud by jste se ptal na nějaký optimální tlak a průtok, tak pokud by hladina neklesala, tak by to bylo něco kolem 3m3/hod při tlaku 4BARy S tím, jak Vám bude klesat hladina vody ve vrtu, tak Vám bude klesat i průtok a tlak. Přeji hezký den. Mirek Jiříček
      REMONT ČERPADLA s.r.o. (Remont) 30.3.2016 15:21:22 Zobrazit vlákno
