V-SMART 1311/8

Katalogové číslo: VE1311
Výrobce: EVAK PUMPS
Hmotnost produktu: 19.48 kg

Kompletní sada k okamžité montáži. Ochrana proti chodu nasucho. Inteligentní controlbox.

»Více o produktu

Cena s DPH 16 261 Kč
Cena bez DPH 13 439 Kč
Skladem > 50 ks

Termíny doručení

Potřebujete zboží v sobotu? Můžete zvolit osobní odběr na DEPECH TOPTRANS a vyzvednout v sobotu od 8:00 do 10:00

Při koupi tohoto produktu získáte dopravu po Česku zdarma

Získáte +1626 bonusových bodů ?

Parametry a popis
Dokumenty ke stažení 2
Související produkty 3
Dotazy 5 a hodnocení 0

Zobrazit Skrýt parametry produktu

Parametry produktu

?Atest na pitnou vodu:
- ANO
?Výtlak max. (m):
- 72
?Průtok max. (l/min):
- 70
?Jmenovité napětí (V):
- 1x230V
?Jmenovitý výkon motoru (kW):
- 0.75
?Automatická tepelná ochrana:
- ANO
?Ochrana proti běhu nasucho:
- Ano (zabudovaná)
?Hloubka ponoru max (m):
- 200
?Vlastní vypínač:
- AUTOMATICKÁ VODÁRNA
?Zpětná klapka:
- ANO (zabudovaná)
?Ucpávka:
- Zapouzdřený motor
?Teplota média max. (C°):
- 35
?Přípojka výtlaku:
- Rp 1 1/4
?Délka kabelu (m):
- 30
?Záruka:
- 2 roky
?Stupeň krytí:
- IP 54
- IP 68
?Regulace otáček:
- NE
?Spínací tlak (Bar):
- 1.5
?Vypínací tlak (Bar):
- Maximální tlak čerpadla
?Objem nádoby (l):
- 8

Zobrazit Skrýt popis a vlastnosti

Vlastnosti

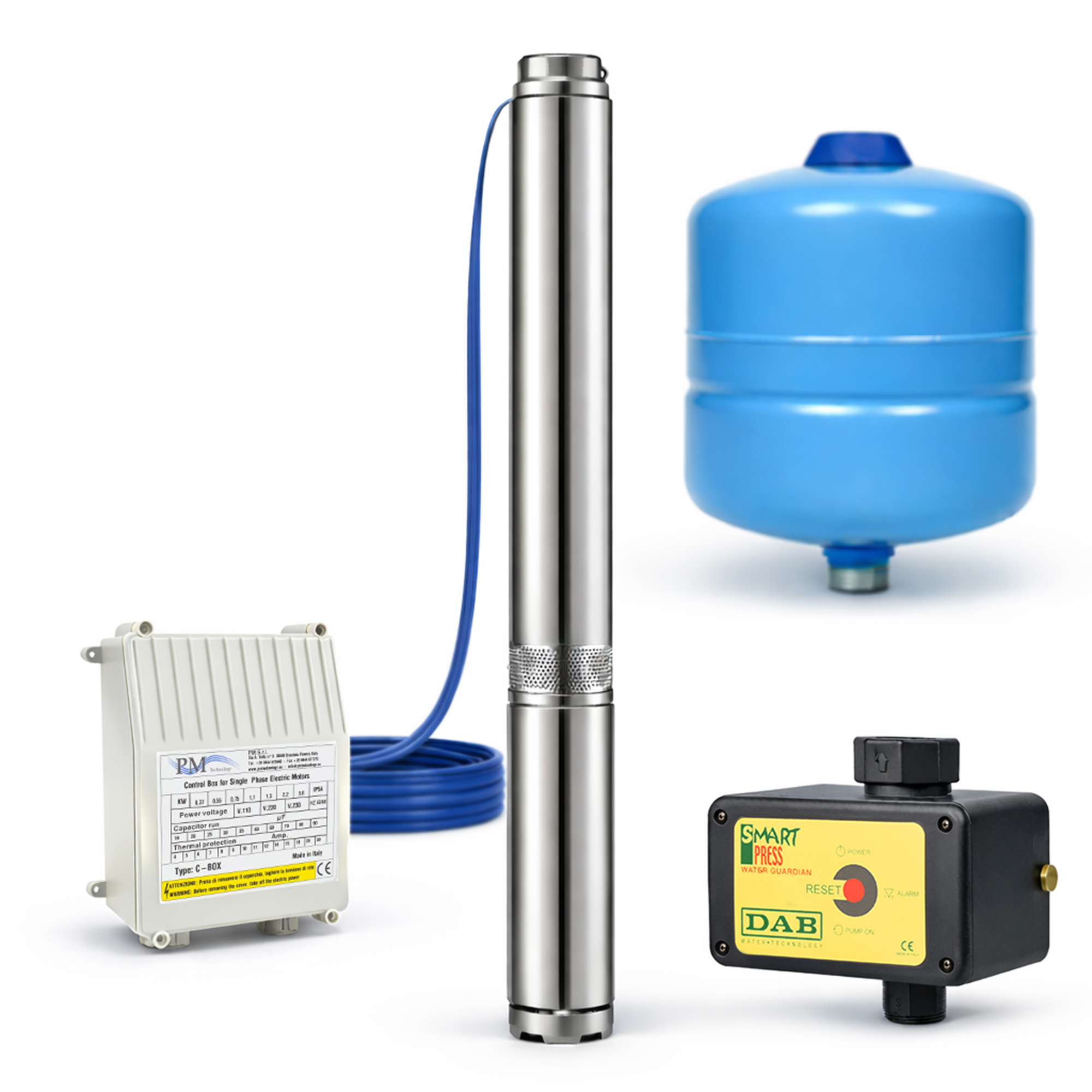

Kompletní sada obsahující odstředivé vícestupňové ponorné čerpadlo se zapouzdřeným motorem, kabel 30m, jistící a ochranou skříň MP-S1, membránovou tlakovou nádobu nevyžadující údržbu a řídící jednotku SMART PRESS s ochranou proti chodu nasucho

Sestava je vhodná pro vrtu s hloubkou do cca 30m jako hlavní zdroj vody pro domy, komerční prostory, závlahové systémy, zemědělství apod.

Čerpadlo

Ponorná čerpadla EVAK řady V4P jsou vyrobena korozivzdorné a abrazivzdorné oceli v kombinaci s velmi kvalitním a odolným plastem pomocí nejmodernější technologie.
Plášť čerpadla, spodní a horní těleso, spojka motoru a hřídel z nerezové oceli.
Oběžná kola a difuzory z technopolymeru.
Jsou vyráběna dle nejmodernějších standardů pro dosažení vysoké účinnosti, maximální úspory energie a velmi dlouhé životnosti.
Jsou určena pro čerpání čisté vody o teplotě až 60°C a s obsahem jemných plovoucích písků do objemového podílu 50g/m3.
Čerpadla jsou dodávána jako kompletní soustrojí s ponornými motory řady 4OM (PM Technology).
Kabel je k motoru připojen pomocí odnímatelného konektoru, díky tomu je výměna kabelu velmi rychlá a jednoduchá a kabel neobsahují žádné dodatečné spojky či prodlužování.
Na požadavek možno dodat i v jiné délce než standardních 30m

Tlaková nádoba

Bezúdržbová vertikální tlaková nádoba - není třeba pravidelně dofukovat vzduch
Vložka ze zdravotně nezávadného polypropylenu chrání membránu před kontaktem s ocelovou stěnou nádrže, čímž eliminuje možnost poškození a prodlužuje životnost membrány
Dvousložkový polyuretan na základním nástřiku zaručuje odolnost vůči korozi
Kvalitní butylová membrána zalisovaná do stěny nádrže
Zaoblené vnitřní části nádoby a ventil jako prevence proti protržení membrány při extrémním přetížení
Vodotěsné a vzduchotěsné připojení zajišťuje absolutní bezúdržbovost nádoby
Nerezová příruba a připojení zaručují dlouhou životnost a zdravotní nezávadnost
Přednastavený plnící tlak 2 bary
Záruka 5 let

Řídící jednotka

Smart Press automatickým elektronickým zařízením určeným k ovládání (spínání a vypínání) čerpadel bez použití tlakové nádoby.
K sepnutí čerpadla dojde po otevření jakéhokoliv odběrního místa a během odběru vody čerpadla trvale běží (nespíná a nevypíná) a dodává kapalinu pod konstantním tlakem a průtokem.
Po otevření kohoutku dojde k poklesu tlaku v systému. Klesne-li tlak na nastavenou hodnotu (standardně 1,5 baru) čerpadlo se uvede do provozu.
Jakmile dojde k uzavření kohoutku, zaznamená Smart Press, že průtok je nulový a čerpadlo automaticky vypne
Pokud dojde voda ve vrtu, nádrži či studni, Smart Press automaticky čerpadlo vypne bez nutnosti použití externích plováků nebo ponorných sond. Ochrání také čerpadlo při zablokování nečistotami nebo při zanesení sací potrubí. Po 30 minutách jednotka čerpadlo opět automaticky restartuje. V případě potřeby lze resetovat i dříve manuálně.
Jednotka je vybavena odvodňovací zátkou, kterou je možno využít i pro pro případnou montáž kontrolního manometru (závit G 1/4)

MP-S1 PLUS - inteligentní controlbox

Inteligentní ControlBox MP-S1 PLUS je snadno použitelné, programovatelné řídicí a ochranné zařízení pro přímý start jednofázových ponorných nebo povrchových odstředivých čerpadel.
Dynamický LCD displej zobrazující provozní stav čerpadla
Ochrana čerpadla proti mnoha poruchám
Funkce paměti při vypnutí a obnovení napájení
Vizuální a zvukový alarm pro upozornění na poruchu
Kalibrace tlačítkem
Vyhrazený prostor pro instalaci interního rozběhového kondenzátoru případně s již zapojeným kondenzátorem (dle provedení)
Stupeň ochrany IP54
Přepínač funkcí

Tabulka výkonů

TYP	U (V)	P (kW)	In (A)	Objem nádoby (l)	Průtok (m3/hod)	0	1.2	1.5	1.8	2.1	2.4	2.7	3.0	3.6	4.2
V-SMART 1311	230	0.75	6.7	8	H (m) =	72	68	66	64	61	58	54	49	38	26

Křivka výkonů

Rozměry čerpadla

Schéma instalace

1	Čerpadlo
2	Jednotka Smartpress
3	Inteligentní controlbox
4	Tlaková nádoba SPTB 8

Zobrazit Skrýt dokumenty ke stažení

Dokumenty ke stažení

Komentáře 5

Zeptejte se na cokoli spojeného s produktem

Zeptat se

V-SMART 1311/8

Dobrý den,
tento systém jsem koupil už před 6ti lety a funguje spolehlivě a bez závad. Nyní přemýšlím nad úpravou abych byl nezávislý při výpadku proudu, že přívod udělám přes zásuvku, prostě, že by se tlakový spínač zapojoval do zásuvky a v případě výpadku proudu bych to zapnul do invertorového generátoru. Je v tom problém ? Navrhoval jsem to elektrikáři a nebyl si jistý.
Nyní mám sestavu poskládanou, že 8l nádobu a tlakový spínač mám v domě a v šachtě na vrt mám kondenzátorovou skříň.
Já osobně v tom žádný zádrhel nevidím i když nemám elektrikářského ducha a nevím co tam může být za úskalí.
Díky za odpověď

Tomáš Novotný 21.2.2022 11:57:26 Zobrazit vlákno
Re: V-SMART 1311/8

Dobrý den,

problém to nebude, jen je třeba, aby generátor svými parametry odpovídal příkonu čerpadla - nutno prověřit u dodavatele generátoru. Čerpadlo má příkon max cca 1,0 kW, 230V/50Hz, jmenovitý proud cca 6,0A

Petr Novotný (Remont) 21.2.2022 13:20:01 Zobrazit vlákno

Re: Re: V-SMART 1311/8

Dobrý den, generátor výkon 1000W (max.1200W), 230V/50Hz, jmenovitý proud 4,3A to utáhne ? Pokud ne, jaké by měl mít parametry ?
Dík

Tomáš Novotný 4.3.2022 19:05:34 Zobrazit vlákno

Re: Re: Re: V-SMART 1311/8

Dobrý den,

tento dotaz je na prodejce, nebo výrobce generátorů, jaké zatížení snesou. My tyto informace nemáme.

Mirek Jiříček (Remont) 5.3.2022 09:15:04 Zobrazit vlákno
V-SMART 1311/8

Dobry den, jak si kreslim zapojeni a rozpocitavam trubky/vedeni, mam jeste dalsi dotazy na upresneni.
1. je mozno nadrz polozit (pokud bych si na ni svaril nejaky drzak, nebo musi byt ve svisle poloze?
2. jaky zavit/vstup je u nadrze pro jeji pripojeni?
3. slo by nadrz pripojit primo na rozvod HDPE trubek 32 (pomoci nejake spojky - jake)?
3. lze nejak hned u vyvodu ze studny kde se pripoji cerpadlo na HDPE trubky 32 dat kontrolni manometr? Kdyz tak pomoci jake spojky/jestli to jde :-)
Predem diky za odpovedi.

Radek P 16.6.2020 18:48:46 Zobrazit vlákno
Re: V-SMART 1311/8

Dobrý den,

Ano, poloha může být libovolná

Závit je 1" vnější

Jednoznačně ano, například na T-kus s vnitřním závitem 32x1"x32

Kontrolní manometr je ideální osadit místo vypouštěcí zátky na jednotku EASY SMART PRESS. Pokud byste chtěl mít manometr v potrubí, je třeba T-kus s vnitřním závitem 32x1/2"x32 + fit. MS redukce 1/2"x1/4"

Petr Novotný (Remont) 17.6.2020 07:16:45 Zobrazit vlákno
V-SMART 1311/8

Dobry den, jeste prosim o upresneni; v popisku je uvedeno, ze lze dat do hloubky az 200m, a le je doporuceno do studni do 30m; ja bych ji potreboval dat do 50m, pri vytlaku 72 m bych papirove mel rezervu 22m coz mi bohate staci; je nejaky problem cerpadlo pouzit v hloubce 50m? pripadne ze neni, lze dodat kabel 50m? V pripade ze cerpadlo je nevhodne, doporucite mi nejakou jinou obdobnou "sadu" do studny s cerpadlem v 50 metrech? Diky i za predchozi vycerpavajici odpovedi.

Radek P 12.6.2020 10:18:11 Zobrazit vlákno
Re: V-SMART 1311/8

Dobrý den,

uvedený údaj je pro zapouzdřený motor, který lze ponořit až do této hloubky, pokud je toto zapotřebí, jinak může být klidně i v 10m .....

Toto čerpadlo lze dodat i s 50-ti metrovým kabelem, rozdíl je 1876,-Kč, takže o toto by se to prodražilo.

Jinak čerpadlo je vhodně zvoleno, budete-li to takto chtít objednat, tak si objednejte tuto sestavu s 30-ti metry a do poznámky dejte , že to chcete s 50m.

My to tady upravíme, ale v tomto případě můžete provést platbu pouze dobírkou, nebo zálohovou fakturou.

Mirek Jiříček (Remont) 12.6.2020 10:31:12 Zobrazit vlákno
V-SMART 1311/8

Jeste bych mel doplnujici otazky;

1. ta "sediva" krabicka na obrazku, ve schematu nazyvana "kondenzatorova a jistici skrin" a v textu asi c-box (doufam ze jsem to pochopil spravne), ta obsahuje vypinac nebo jistic a nebo rozbehovy kondenzator (nebo vse dohromady)?
2. c-box je zapojen mezi ridici jednotkou a cerpadlem, je to tak?
3. predpokladam, ze pripadne vypnuti systemu by se nemelo delat na urovni c-boxu ale mezi jisticem domu urcenym pro cerpadlo a ridici jednotkou... ?
4. podle fotky to vypada, ze tesne na horni strane cerpadla vedle zavitu je male ocko na zaveseni; je to tak?
5. je tam jen jedno ocko nebo je nekde jeste druhe - ktere neni videt na fotce ? (kvuli pojisteni zaveseni)...
dekuji za odpovedi.

Radek P 9.6.2020 17:26:54 Zobrazit vlákno
Re: V-SMART 1311/8

Dobrý den,

Controlbox, neboli kondenzátorová a jistící skříň obsahuje kondenzátor, dále hlavní vypínač a jistič - tedy vše dohromady

Ano

Vypnutí se většinou vůbec nedělá, když už je to nutné, pak nezáleží na tom, zda hlavním jističem nebo vypínačem na C-BOXU

Ano

Ve výtlaku jsou dvě oka

Petr Novotný (Remont) 9.6.2020 18:32:29 Zobrazit vlákno
V-SMART 1311/8

Dobry den. Rad bych se zeptal, jakym mezikusem napojit cerpadlo na PP trubku 32? Znaceni zavitu Rp 1 1/4 znamena,m ze mam hledat spojku se zavitem 5/4? kdyztak muzete prosim rovnou vlozit odkaz, aby si colvek udelal predstavu? Dekuji

Radek P 9.6.2020 13:18:34 Zobrazit vlákno
Re: V-SMART 1311/8

Dobrý den,

ano, dáte tam spojku s vnějším závitem 5/4" č. 40921032114

Hezký den.

Mirek Jiříček (Remont) 9.6.2020 13:32:58 Zobrazit vlákno
