NgPanel 2x12A 1x100-230/3x400-575 50/60

Výrobce: DAB PUMPS
Hmotnost produktu: 3.7 kg

Elektronický panel NgPanel je navržený pro řízení a ochranu jednoho nebo dvou čerpadel při plnění a vyprazdňování nádrží či jímek. Zajišťuje automatické spínání čerpadel podle hladiny vody, ochranu motoru proti přetížení a možnost monitoringu a ovládání systému na dálku přes Bluetooth/Wi-Fi a aplikaci DConnect.

»Více o produktu Produkt má více variant

Parametry:

?Jmenovité napětí (V):
- 1x230V
- 3x400V
?Jmenovitý výkon motoru (kW):
- 1.5
- 5.5
?Maximální proud (A):
- 12.0
?Počet čerpadel:
- 1
- 2
?Konektivita:
- BLUETOOTH
- WIFI
?Záruka:
- 2 roky

»Všechny parametry

Cena s DPH € 907,66
Cena bez DPH € 750,13
Upřesníme na dotaz

Dotaz na dostupnost produktu

Získáte +2133 bonusových bodů ?

Varianty 3
Popis
Dokumenty ke stažení 3
Související produkty 3
Dotazy 0 a hodnocení 0

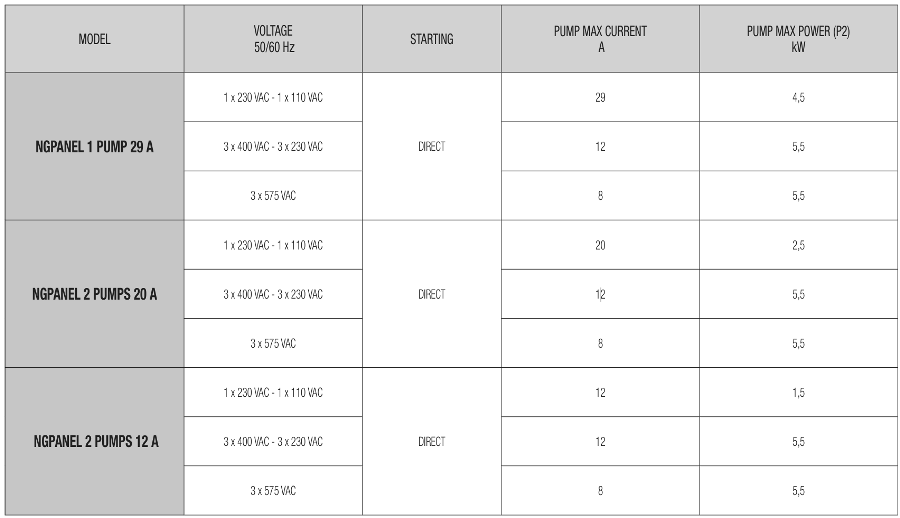

Varianty produktu

	Katalogové číslo	Produkt	Dostupnost	Cena
+ -	Katalogové číslo: 60211088	Prohlížíte si tuto variantu NgPanel 2x12A 1x100-230/3x400-575 50/60	Upřesníme na dotaz Dotaz na dostupnost produktuHlídat	€ 907,66 s DPH (21%) € 750,13 bez DPH	Porovnat - + Do košíku
?Jmenovité napětí (V): 1x230V 3x400V ?Jmenovitý výkon motoru (kW): 1.5 5.5 ?Stupeň krytí: IP 55 ?Maximální proud (A): 12.0 ?Počet čerpadel: 1 2 ?Konektivita: BLUETOOTH WIFI ?Záruka: 2 roky
+ -	Katalogové číslo: 60212821	NgPanel 2x20A 1x100-230/3x400-575 50/60	Upřesníme na dotaz Dotaz na dostupnost produktuHlídat	€ 921,21 s DPH (21%) € 761,33 bez DPH	Porovnat - + Do košíku
?Jmenovité napětí (V): 1x230V 3x400V ?Jmenovitý výkon motoru (kW): 2.5 5.5 ?Stupeň krytí: IP 55 ?Maximální proud (A): 12.0 20.0 ?Počet čerpadel: 1 2 ?Konektivita: BLUETOOTH WIFI ?Záruka: 2 roky
+ -	Katalogové číslo: 60212822	NgPanel 1x29A 1x100-230/3x400-575 50/60	Upřesníme na dotaz Dotaz na dostupnost produktuHlídat	€ 710,48 s DPH (21%) € 587,17 bez DPH	Porovnat - + Do košíku
?Jmenovité napětí (V): 1x230V 3x400V ?Jmenovitý výkon motoru (kW): 4.5 5.5 ?Stupeň krytí: IP 55 ?Maximální proud (A): 12.0 29.0 ?Počet čerpadel: 1 ?Konektivita: BLUETOOTH WIFI ?Záruka: 2 roky

Zobrazit Skrýt popis a vlastnosti

Vlastnosti

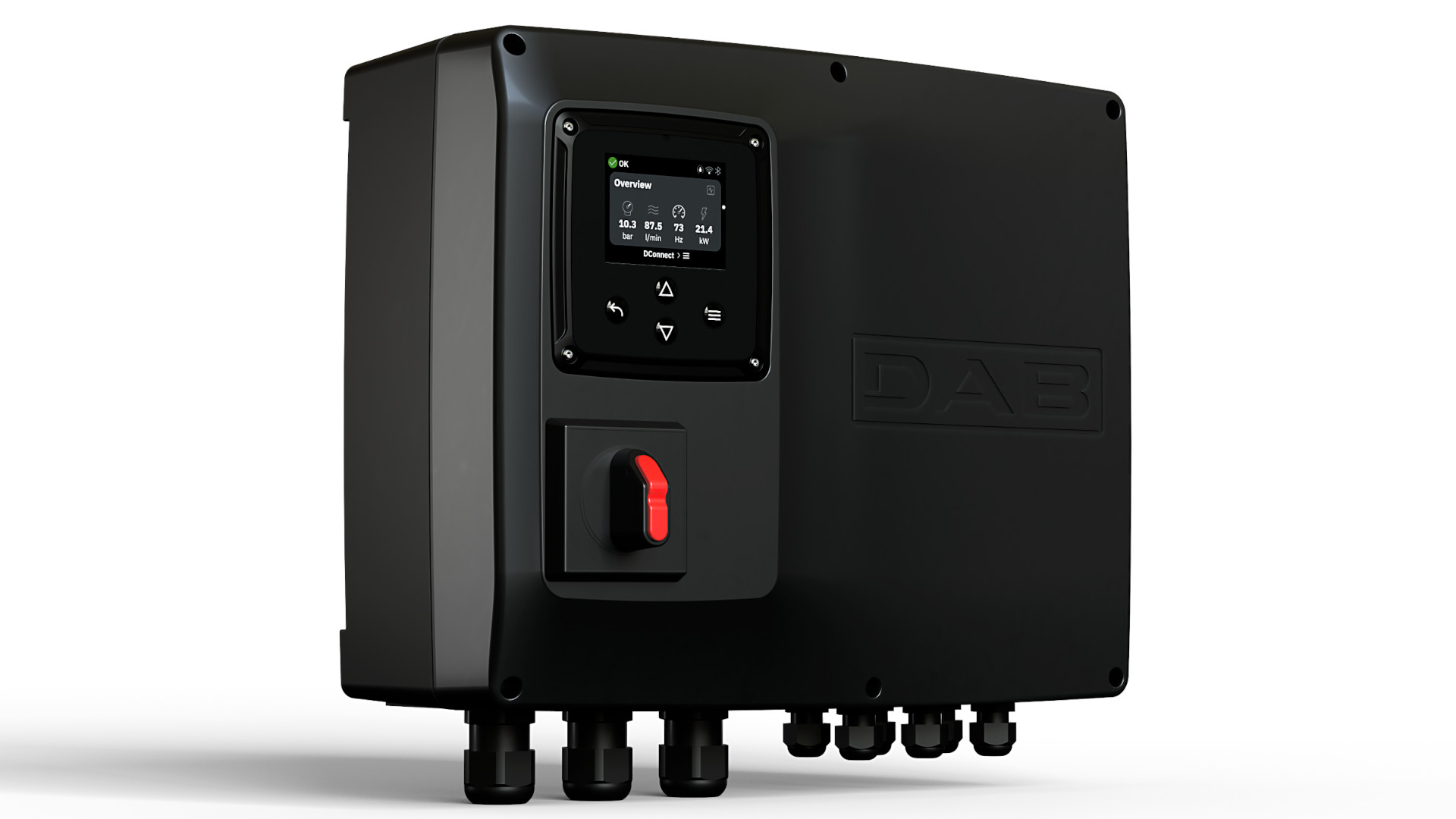

Elektronický panel NgPanel je navržený pro řízení a ochranu jednoho nebo dvou čerpadel při plnění a vyprazdňování nádrží či jímek.
Zajišťuje automatické spínání čerpadel podle hladiny vody, ochranu motoru proti přetížení a možnost monitoringu a ovládání systému na dálku přes Bluetooth/Wi-Fi a aplikaci DConnect.
Díky certifikaci IP55 ho lze instalovat i venku, a díky intuitivnímu displeji a průvodci je nastavení hotové během několika minut.
NgPanel je vhodný i pro modernizaci starších systémů a lze ho kombinovat s DAB Virtual Cockpit pro přehledné sledování provozu.

Funkce

Automatické řízení čerpadel – panel spíná čerpadla podle signálu z plováků, hladinových sond nebo hloubkových sond.
Ochrana motoru – monitoruje a chrání před přetížením, přehřátím, vysokým počtem startů nebo jinými poruchami.

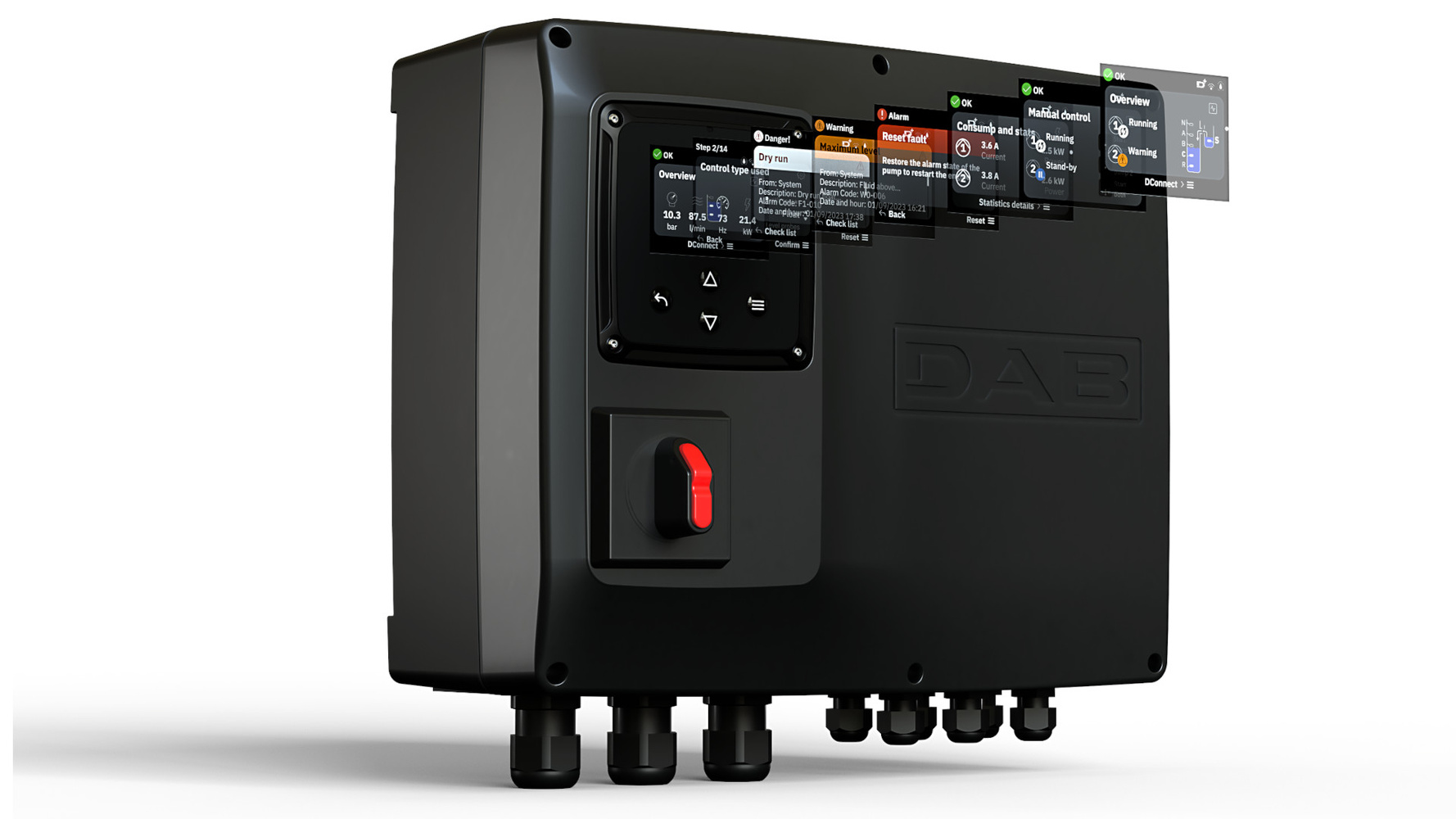

Grafický displej a konfigurace – intuitivní multijazyčný konfigurační průvodce umožní snadné nastavení provozních parametrů (jazyk, měřicí systém, režim plnění/opr.) během několika minut.
Režimy provozu – volba mezi režimy plnění nebo vyprazdňování a různými typy úrovňových detekcí.
Alarmy a historie – přehled aktivních alarmů i historie událostí pro rychlou diagnostiku a servis.
Bluetooth a Wi-Fi konektivita – umožňuje propojení s aplikací DConnect pro monitoring a ovládání na dálku.
Připojení doplňků – možnost připojení plováků, sond a startovacích kondenzátorů přímo v panelu.

Konstrukce

Robustní skříň z samozhášivého termoplastu s vysokým stupeňem ochrany IP55 a NEMA 3R, vhodná i pro venkovní instalace (nepřímé počasí).
Pracovní teplota: -10°C až +50°C.
Certifikace CE, UL/CSA.
Napájení: 1×230 V AC nebo 3×400 – 575 V AC.
Max. provozní proud: až 29 A pro jeden čerpadlový okruh.
Více variant modelů – pro jeden nebo dva čerpadlové okruhy s různými proudovými rozsahy.
Díky aplikaci DConnect můžete sledovat stav systému, dostávat upozornění na alarmy a provádět základní úpravy nastavení i na dálku, bez nutnosti být fyzicky u zařízení.

Rozměry

Specifikace

Elektrický panel pro řízení a ochranu jednofázových nebo třífázových čerpadel v rezidenčních, komerčních a zemědělských aplikacích. Je určen pro odčerpávání odpadní a drenážní vody nebo pro plnění (přečerpávání) vody do nádrží.

Panel zajišťuje ochranu čerpadel a umožňuje jejich automatický provoz při připojení plováků, hladinových sond nebo hydrostatických (tlakových) sond. Grafický displej umožňuje snadné ovládání díky vícejazyčnému konfiguračnímu průvodci a možnosti volby režimu použití (plnění nebo vyprazdňování), typu řízení (plováky, hladinové sondy, tlaková sonda) a prohlížení historie alarmů.

Skříň panelu je vyrobena ze samozhášivého termoplastu se stupněm krytí IP55.

K panelu lze připojit různé příslušenství, například ovládací prvky (plováky, hladinové sondy, tlakové sondy) a rozběhové kondenzátory pro jednofázová čerpadla, které musí být instalovány uvnitř panelu.

Panel je vybaven svorkami pro:

připojení k jednofázovému nebo třífázovému napájení (L1, L2, L3),
připojení čerpadel přes stykače (U-V-W),
připojení tepelné ochrany,
tři výstupní kontakty pro signalizaci alarmu (maják nebo siréna).

NgPanel je vybaven Bluetooth a Wi-Fi konektivitou a lze jej spravovat prostřednictvím aplikace DConnect. Součástí je také USB port pro připojení 4G modemu, který umožňuje připojení i v místech bez dostupné Wi-Fi sítě.

Standardně podporuje komunikační protokol Modbus, díky čemuž je vhodný pro integraci do systémů BMS (Building Management System).

Mezi zobrazované alarmy patří například:

přehřátí nebo přetížení čerpadla,
průnik vody do olejové komory,
poruchy nebo nesprávná funkce,
nadměrný počet restartů.

Panel umožňuje také měření množství odčerpané vody ze sběrné nádrže.
